El Mitsubishi B4M, también conocido por su código de desarrollo Ka-12, fue un bombardero torpedero experimental embarcado diseñado y prototipado por Mitsubishi Heavy Industries para la Armada Imperial japonesa en 1934. Concebido como reemplazo de bombarderos torpederos biplanos anteriores, como el Mitsubishi B2M, participó en el concurso de bombarderos de ataque embarcados 9-Shi (Showa 9), pero no fue seleccionado para la producción.
Desarrollo
Contexto histórico y requisitos
A principios de la década de 1930, la Armada Imperial dependía del Mitsubishi B1M como su principal bombardero torpedero embarcado, un biplano que había entrado en servicio en 1924 y que se mantuvo en uso generalizado hasta 1933 a pesar de su obsolescencia en velocidad y capacidad de carga útil en comparación con las nuevas amenazas navales. Este avión, con su tripulación de tres hombres y capacidad para transportar un torpedo de 450 kg, apoyó las operaciones en portaaviones como el Hosho y el Kaga, pero puso de manifiesto la necesidad de modernización, ya que la doctrina de la Armada Imperial acía hincapié en los grupos de ataque integrados de portaaviones. En 1933 el Yokosuka B3Y comenzó a entrar en servicio como sucesor, con la intención de unificar la aviación de ataque de la flota con un diseño de biplano más estandarizado, pero sufrió persistentes problemas de fiabilidad del motor Hiro Tipo 91 W-12 refrigerado por líquido, lo que provocó frecuentes problemas de mantenimiento y una eficacia operativa limitada.
Estas deficiencias impulsaron a la IJN a lanzar el concurso de bombarderos de ataque embarcados 7-shi en 1932, buscando un reemplazo robusto para la línea B1M. Mitsubishi presentó el prototipo 3MT10, un monoplano de ala baja propulsado por un motor Rolls-Royce Buzzard V-12 refrigerado por líquido de 835 CV, diseñado para una tripulación de tres personas y capaz de transportar un torpedo de 800 kg, con el objetivo de mejorar la velocidad y la compatibilidad con portaaviones. A pesar de sus avanzadas características, el 3MT10 fue superado por el diseño más conservador del biplano Yokosuka B3Y, que fue seleccionado para su producción como el bombardero de ataque embarcado Tipo 92, aunque sus propios defectos pronto se hicieron evidentes en servicio.
Debido a la continua falta de fiabilidad del motor del B3Y y a la rápida evolución de las tácticas de portaaviones, la Armada Imperial Japonesa anunció el concurso de bombarderos de ataque embarcado 9-shi en febrero de 1934, invitando a Mitsubishi, Nakajima y al Arsenal Técnico Aeronaval de Yokosuka a presentar propuestas para desarrollar un bombardero torpedero monoplano superior. Los requisitos enfatizaban las operaciones fluidas en portaaviones, incluyendo alas plegables para almacenamiento en cubierta y aterrizajes con detención, una capacidad de carga útil de al menos 800 kg para torpedos o bombas equivalentes, una velocidad máxima objetivo de alrededor de 300 km/h, con el objetivo de acercarse al rendimiento de cazas emergentes como el Mitsubishi A5M, y una configuración estándar de tres tripulantes para piloto, navegante y artillero para mejorar la coordinación de ataque. Esta competencia reflejó el impulso de la Armada Imperial Japonesa hacia una aviación de mayor rendimiento en medio de las crecientes tensiones en Asia, priorizando la agilidad y el alcance para funciones antibuque al tiempo que abordaba las cargas logísticas de diversos tipos de biplanos. El Mitsubishi B4M surgió como una evolución directa del diseño anterior 3MT10, adaptando su estructura base para cumplir con estas especificaciones actualizadas.
Evolución del diseño
El Mitsubishi B4M evolucionó a partir del diseño anterior 3MT10 como la propuesta de Mitsubishi para el concurso de aviones de ataque embarcados 9-Shi de la Armada Imperial Japonesa. El diseñador jefe, Hajime Matsuhara, se centró en perfeccionar el diseño para subsanar las deficiencias de rendimiento y fiabilidad del predecesor. Un cambio fundamental fue la sustitución del pesado motor Rolls-Royce Buzzard V-12 refrigerado por agua del 3MT10 por un motor radial experimental Mitsubishi 8-Shi de 14 cilindros refrigerado por aire, con una potencia de entre 650 y 800 CV. Esta modificación priorizó la facilidad de mantenimiento y la reducción de la vulnerabilidad en entornos navales sobre la potencia bruta. Este cambio de motor, junto con innovaciones como las alas superiores revestidas de aluminio, la eliminación de los carenados de las ruedas y el uso de materiales compuestos más ligeros, logró una reducción de peso de aproximadamente 590 kg en comparación con el 3MT10, lo que permitió una mejor compatibilidad con portaaviones sin aumentar la estructura del avión.
Estructuralmente, el B4M adoptó una configuración de biplano de una sola sección, pero incorporó una construcción compuesta para optimizar la relación resistencia-peso: un fuselaje metálico recubierto de tela proporcionaba simplicidad y ligereza, mientras que las alas superiores metálicas mejoraban la rigidez, y las alas inferiores en forma de gaviota invertida soportaban un tren de aterrizaje fijo de vía ancha para mejorar la maniobrabilidad en tierra en los portaaviones. Estas modificaciones representaron un equilibrio entre modernización y coste, compensando las mejoras en durabilidad con la resistencia inherente del biplano, a la vez que se conservaban las dimensiones compactas adecuadas para los buques de la Armada Imperial Japonesa. El diseño priorizó la evolución gradual sobre el rediseño radical, lo que permitió la creación rápida de prototipos en los seis meses posteriores a la publicación de las especificaciones. El primer prototipo voló en agosto de 1934, pero las evaluaciones revelaron una rigidez insuficiente de las alas, lo que dificultaba su control y llevó a su rechazo en favor del Yokosuka B4Y.
Con una tripulación de tres personas en cabinas abiertas en tándem —el piloto en la parte delantera para mayor visibilidad, un observador/bombardero en la sección central y un artillero en la parte trasera—, el B4M integraba un armamento defensivo compuesto por una ametralladora fija de 7,7 mm de tiro frontal y dos ametralladoras flexibles de 7,7 mm de tiro trasero, suficientes para repeler interceptores durante ataques a baja altitud. La carga útil se centraba en un torpedo de 800 kg o bombas equivalentes montadas externamente en el tren de aterrizaje, lo que facilitaba su rápida liberación en operaciones desde portaaviones y subrayaba el papel de la aeronave como plataforma de ataque especializada, en lugar de un caza polivalente.
Estas decisiones de ingeniería proyectaban mejoras notables en el rendimiento, incluyendo una velocidad máxima teórica de 241 km/h gracias a la configuración más ligera, lo que pone de manifiesto la estrategia de Mitsubishi de aprovechar la reducción de peso para compensar la modesta potencia del motor radial.
Pruebas y evaluación
Construcción y vuelos del prototipo

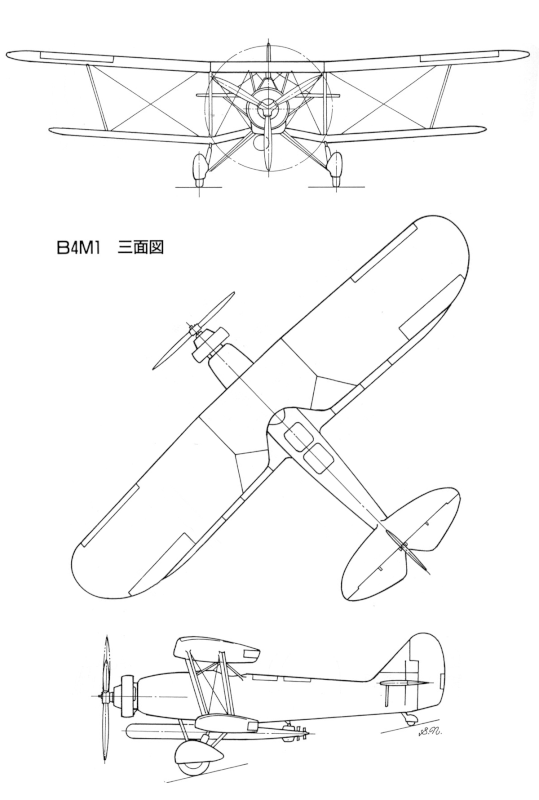

El primer prototipo del B4M, conocido como B4M1, fue completado a mediados de 1934. Esta aeronave presentaba la integración experimental de un motor radial en su estructura biplano, cabinas abiertas para el piloto y los observadores, y un tren de aterrizaje fijo adaptado con puntos de anclaje para el montaje de torpedos o bombas. Inspirándose brevemente en el diseño anterior del 3MT10, el B4M1 representó la respuesta de Mitsubishi a las exigentes especificaciones del bombardero de ataque embarcado 9-Shi de la Armada Imperial Japonesa.
El B4M1 realizó su primer vuelo en agosto de 1934, marcando un hito importante en la fase de evaluación competitiva. Los vuelos de prueba iniciales fueron supervisados por evaluadores de la Armada Imperial, quienes compararon el B4M directamente con prototipos rivales de Nakajima y Yokosuka. En estas pruebas, la aeronave mostró un rendimiento prometedor, alcanzando una velocidad máxima de 241 km/h y una autonomía de 6 horas y 10 minutos, cifras que superaron las del bombardero torpedero B1M en servicio.
La construcción de un segundo prototipo se inició rápidamente, incorporando mejoras como un carenado frontal adicional para optimizar la eficiencia aerodinámica y un tren de aterrizaje trasero que reemplazaba el patín original para mejorar el manejo en las cubiertas de los portaaviones. Esta versión modificada realizó su primer vuelo a finales de 1934. Las evaluaciones preliminares durante estos primeros vuelos revelaron una estabilidad adecuada a bajas velocidades, aunque los pilotos reportaron dificultades para ejecutar maniobras a alta velocidad debido a problemas de respuesta de los controles.
Evaluación del rendimiento y problemas
La Armada Imperial sometió los prototipos del Mitsubishi B4M a una rigurosa evaluación como parte del concurso de aviones de ataque embarcados 9-shi en 1934, que incluyó pruebas comparativas con los modelos de Yokosuka (B4Y) y Nakajima (B4N). Estas evaluaciones comprendieron pruebas de velocidad, pruebas de resistencia y simulaciones de operaciones en portaaviones para determinar su idoneidad para el servicio naval. Las pruebas revelaron que el B4M era más ligero y rápido en general que su predecesor, el B1M, con un rendimiento medido que incluía una velocidad máxima de 241 km/h a altitud óptima, una velocidad de crucero de 185 km/h y un tiempo de ascenso a 3000 metros de 14 minutos y 33 segundos. La resistencia registrada fue de aproximadamente 6 horas y 10 minutos, lo que demostró un alcance razonable para misiones de lanzamiento de torpedos.
A pesar de estas ventajas teóricas, el B4M exhibió una inestabilidad significativa, particularmente en cabeceo y alabeo, lo que comprometió su manejo durante las maniobras. Los evaluadores observaron una rigidez insuficiente en las alas superiores de aluminio, lo que provocaba una flexión excesiva a altas velocidades; esto causó dificultades de control e impidió alcanzar la velocidad máxima de forma segura sin riesgo de fallo estructural. En evaluaciones comparativas, el manejo y la integridad estructural del B4M resultaron inferiores a los del Yokosuka B4Y, que ofrecía mayor estabilidad y rigidez a pesar de tener configuraciones de biplano similares.
No se produjeron accidentes graves durante el programa de pruebas, aunque los problemas detectados pusieron de manifiesto riesgos sustanciales para el despliegue operativo, incluyendo la posible pérdida de control en combate o aterrizajes en portaaviones. Los esfuerzos por modificar los prototipos abordaron algunos problemas de rigidez, pero no lograron resolver las inestabilidades fundamentales.
