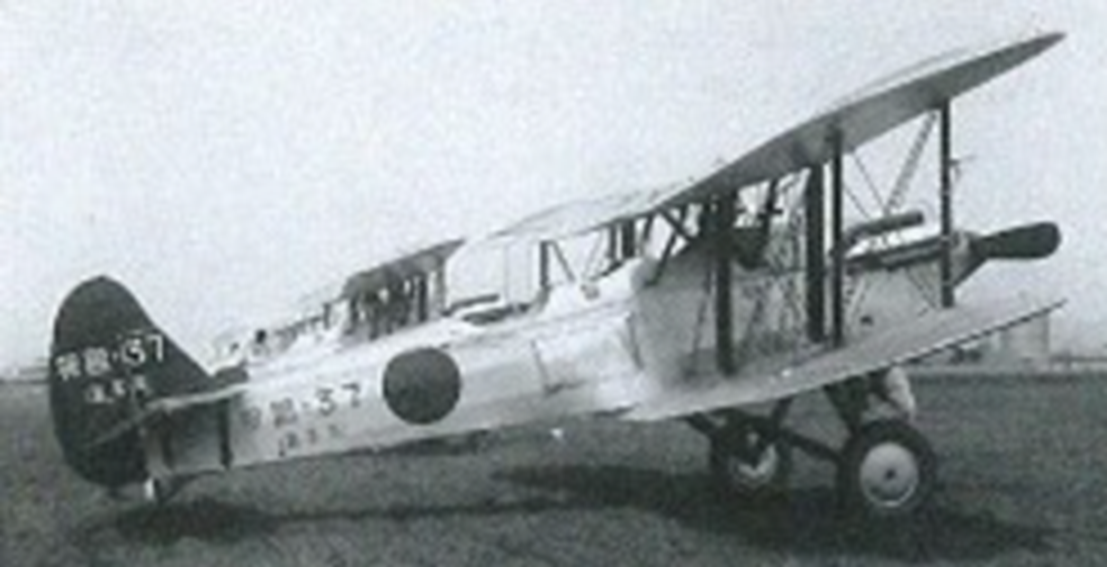

El Kugisho B3Y, oficialmente denominado Bombardero de Ataque Embarcado Tipo 92 de la Armada y también conocido como Yokosuka B3Y, fue un bombardero torpedero biplano de tres plazas desarrollado para la Armada Imperial japonesa a principios de la década de 1930 como reemplazo del anterior Mitsubishi B2M Tipo 89.
Desarrollo y diseño
A principios de la década de 1930, la Armada Imperial intensificó sus esfuerzos por modernizar la aviación embarcada, impulsada por la expansión de las operaciones navales y las lecciones tácticas aprendidas en ejercicios que evidenciaron la obsolescencia de los bombarderos torpederos biplanos existentes, como el Mitsubishi B2M Tipo 89, que presentaba debilidades estructurales, baja velocidad y un manejo poco fiable. Para subsanar estas deficiencias, la IJN publicó en 1932 la especificación 7-Shi para un nuevo bombardero de ataque embarcado, haciendo hincapié en un diseño monomotor de tres plazas capaz de lanzar torpedos o bombas desde portaaviones, a la vez que mejoraba la fiabilidad, la estabilidad y la integración con las catapultas de a bordo para ataques a la flota.
El Primer Arsenal Técnico Aeronaval de Yokosuka (Kugisho) respondió a este requisito como parte de los programas de aeronaves experimentales de Japón, asumiendo el proyecto después de que las propuestas iniciales de la industria, presentadas por Nakajima (B3N) y Mitsubishi (B3M), fracasaran debido a problemas en el motor y accidentes, respectivamente.
Proceso de diseño y características
El diseño del Kugisho B3Y se inició en el Arsenal Aeronaval de Yokosuka (Kugisho) bajo la dirección del ingeniero Tamefumi Suzuki, con el objetivo de desarrollar un bombardero torpedero embarcado fiable que sucediera al Mitsubishi B2M Tipo 89. A diferencia de sus competidores contemporáneos de Nakajima y Mitsubishi, cuyos prototipos sufrieron problemas de fiabilidad en el motor y fallos estructurales, el proyecto B3Y comenzó más tarde, pero priorizó un enfoque de ingeniería conservador para garantizar la estabilidad y la facilidad de mantenimiento, basándose en técnicas de construcción probadas de aeronaves navales japonesas anteriores, como el Mitsubishi B1M Tipo 13. Esta decisión reflejaba el énfasis de la Armada Imperial Japonesa en la fiabilidad operativa para las operaciones embarcadas, lo que dio lugar a una configuración biplano que evitaba los riesgos asociados a los diseños monoplano más radicales que predominaban en la aviación occidental de la época
La estructura del avión empleaba un fuselaje de tubos de acero soldados, combinado con alas de madera reforzadas en una disposición de doble bahía, todo ello recubierto de tela para equilibrar el peso, la resistencia y la simplicidad de producción. Las alas se diseñaron para plegarse hacia atrás en la base, facilitando así su almacenamiento compacto en portaaviones, una característica crucial para el despliegue naval. Las superficies de control estaban recubiertas de tela, y la estructura general incorporaba cabinas abiertas para la tripulación de tres personas: el piloto situado delante, bajo el ala superior; el bombardero/navegante en la sección central, bajo el borde de fuga; y el artillero/operador de radio en posición dorsal, en la parte trasera. Esta disposición permitía una eficiente división de tareas durante las misiones de torpedeo o bombardeo, manteniendo la visibilidad para los aterrizajes en portaaviones. El tren de aterrizaje era fijo con rueda de cola, prescindiendo de tren retráctil para reducir la complejidad y el peso, aunque esto contribuía a una mayor resistencia aerodinámica.
La selección del motor se centró en el motor Hiro Tipo 91, un motor de doce cilindros en W refrigerado por agua, de fabricación nacional, derivado del diseño francés Lorraine 12Eb y con una potencia de 600 hp para los modelos de producción, para proporcionar el empuje suficiente para la carga útil del bombardero, en consonancia con el impulso de Japón hacia la fabricación nacional. Las medidas defensivas incluían soportes para dos ametralladoras de 7,7 mm: una fija en la parte delantera para el piloto y otra montada de forma flexible en la parte dorsal para el artillero, dispuestas para cubrir los arcos frontal y trasero. El diseño integraba un soporte externo bajo el fuselaje para un torpedo aéreo de 800 kg o cargas de bombas equivalentes, como una bomba de 500 kg o combinaciones más pequeñas, lo que priorizaba la versatilidad para ataques antibuque sin comprometer la estabilidad inherente del biplano. Esta configuración de carga estaba optimizada para ataques a baja altitud, y las posiciones abiertas de la tripulación facilitaban el apuntamiento de las bombas y el lanzamiento de torpedos.
Decisiones técnicas clave, como la construcción de las alas con tela sobre madera, representaron una compensación deliberada para lograr un montaje y una reparación rápidos en las bases navales avanzadas, en contraste con las tendencias emergentes de estructuras metálicas autoportantes, pero adaptándose a las limitaciones de los portaaviones de la época. La ingeniería del B3Y encarnó así una evolución pragmática dentro de la aviación naval japonesa, centrándose en mejoras incrementales en la fiabilidad en lugar de innovaciones audaces, lo que finalmente aseguró su producción limitada a pesar de las limitaciones conocidas en la planta motriz.
Características generales
El Kugisho B3Y era un bombardero torpedero embarcado con configuración biplano y alas de madera de doble sección, recubiertas de tela, que se plegaban hacia atrás para un almacenamiento compacto a bordo de los buques. Empleaba un fuselaje de tubos de acero soldados, también recubierto de tela, con tren de aterrizaje fijo de rueda de cola y un único estabilizador vertical para el control direccional. La aeronave tenía una tripulación de tres personas: un piloto situado en la parte delantera, bajo el borde de ataque del ala; un bombardero/navegante en la parte central, bajo el borde de salida; y un operador de radio/artillero trasero en la cabina de popa, todos en posiciones abiertas.
Historial operativo
Pruebas del prototipo
El prototipo del Kugisho B3Y se construyó en las instalaciones de Kugisho en Yokosuka. Contaba con un fuselaje de tubos de acero soldados y alas de madera recubiertas de tela que se plegaban hacia atrás, propulsado por un motor Hiro Tipo 91 W-12 refrigerado por agua que producía 600 CV.
El B3Y tuvo un desempeño deficiente en las pruebas de vuelo iniciales, mostrando inestabilidad, controles deficientes y un rendimiento del motor poco fiable. A pesar de estas deficiencias, fue aceptado para producción en agosto de 1933 como el Bombardero de Ataque Embarcado Tipo 92 de la Armada (B3Y1), ya que los diseños rivales de Mitsubishi y Nakajima resultaron inferiores.
Producción y servicio
La producción del B3Y totalizó 128 aeronaves, construidas entre 1933 y 1936 principalmente por Aichi (75 unidades), Watanabe Iron Works (23 unidades) y el Arsenal Naval de Hiro (30 unidades). Los continuos problemas con el motor Hiro Tipo 91 provocaron problemas de fiabilidad en servicio, limitando su eficacia. El B3Y entró en servicio limitado con los grupos aéreos de portaaviones de la Armada Imperial Japonesa, incluido el 12º Kokutai. Entró en combate durante las primeras etapas de la Segunda Guerra Sino-Japonesa, especialmente en la Batalla de Shanghái en 1937, donde se utilizó como bombardero horizontal contra objetivos pequeños y tuvo un desempeño adecuado a pesar de los persistentes problemas mecánicos que redujeron su disponibilidad.
Debido a su obsoleto diseño de biplano y sus deficiencias de fiabilidad, el B3Y fue rápidamente retirado del servicio de primera línea entre 1937 y 1938 en favor de monoplanos como el Yokosuka B4Y y el Nakajima B5N. Algunas unidades lo conservaron temporalmente ante la escasez de modelos más modernos.
Características generales
Tripulación: 3
Longitud: 9,5 m, envergadura: 13,51 m, altura: 3,73 m
Peso vacío: 1850 kgs; máximo: 3200 kg
Motor: 1 motor de pistón Hiro Tipo 91 W-12 refrigerado por agua, 450 kW (600 CV)
Velocidad máxima: 219 km/h
Autonomía: 4 horas 30 minutos
Armamento: 1 ametralladora fija de 7,7 mm de tiro frontal y 1 ametralladora flexible de tiro trasero en la cabina del observador, 1 torpedo de 800 kg o bombas de 500 kg.
